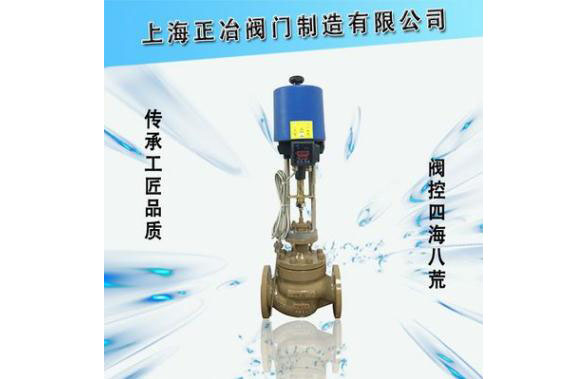

ZZWPE系列自力式电动温度调节阀(电动温度控制阀)

ZZWPE系列自力式电动温度调节阀(电动温度控制阀)

产品概述

ZZWPE系列自力式电动温度调节阀(电动温度控制阀),由控制阀门、执行器、传感器和毛细管等部件组成。按用途分为加热型和冷却型。电动温度调节阀(适用于较大口径及导热油控制),该阀大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

工作原理及特点

自力式电动温度调节阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。主要特点如下:1、控制精度高,工作稳定,可靠。2、感温液体膨胀均匀,比例式调节控制。3、温度设定操作简单,调节方便。4、体积小、重量轻,安装方便。

阀体主要技术参数


阀体形式

直通铸造球型阀

公称通径

DN15~200mm

公称压力

PN1.6、2.5、4.0、6.4MPa

法兰标准

GB/T9113、 JB/T79

连接形式

法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式

标准型-17~+230℃

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式

单座式阀芯

流量特性

直线性

执行机构主要参数


执行器型号

3810系列、PSL系列

主要技术参数

电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP55、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤0.95

温包、毛细管材料

H62、1Cr18Ni9Ti

毛细管长度

3米、5米、10米

温度控制范围

0~250℃

设定值偏差

±2℃

主要零件材质


阀体

WCB

CF8

CF8M

CF3M

阀座

304

304

316

316L

垫片

PTFE/金属石墨垫片

阀芯

304

304

316

316L

导向套

304

304

316

316L

阀盖

WCB

CF8

CF8M

CF3M

阀杆

304

304

316

316L

填料

PTFE/柔性石墨

弹簧

65Mn

螺母

304

304

316

316L

基本参数


公称通径(mm)

20

25

32

40

50

65

80

100

125

150

200

流通能力(m3/h)

7

10

16

25

40

63

100

160

250

400

630

额定行程(mm)

16

25

40

60

调节精度(℃)

± 1 ~ ±2

使用介质

蒸汽、水、油、气体

允许
泄漏量

硬密封

10 -4 X 阀额定容量

软密封

“ 0 ”
