ZDLP电子式电动单座调节阀 当前位置/首页/ 产品展厅 /  调节阀

ZDLP电子式电动单座调节阀

ZDLP电子式电动单座调节阀

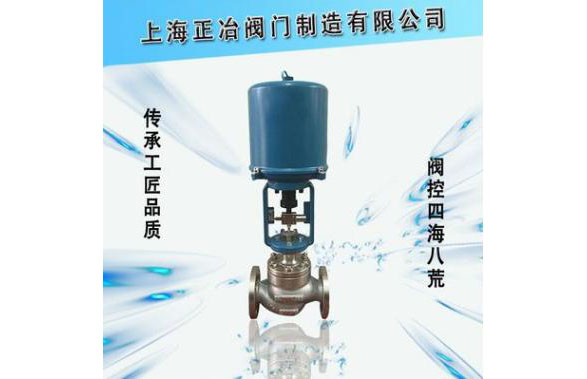

ZDLP电子式电动单座调节阀是由3810L/PSL等系列电子式电动执行机构(智能型一体化执行机构)和单座调节阀组成。电子式电动执行器内置伺服系统,无须另配伺服放大器,有输入信号及电源即可控制运转。电子式执行机构连接简单,单座调节阀阀芯采用顶部导向密封性能好,适用于泄漏量要求严格,阀前后压差不大,有一定粘度或含有纤维状介质的场合。

主要零部件材质

阀体、阀盖:WCB(ZG230—450)、CF8(ZG1Cr18Ni9Ti)、CF8M(0Cr17Ni12Mo2)、

阀芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯

填料:聚四氟乙烯、柔性石墨、不锈钢波纹管

推杆、衬套:2Cr13

密封垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

阀杆:304、316、326L、17-4PH

主要技术参数


公称通径mm

G3/4”

20

25

32

40

50

65

80

100

125

150

200

阀座通径mm

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

额定流量系数kv

0.08

0.12

0.20

0.32

0.5

0.8

1.2

2.0

3.2

5.0

8.0

12

20

32

50

80

120

200

280

450

公称压力(MPa)

1.6 4.0 6.4(常温),4.0 6.4(中温),0.6 4.0 6.4(低温)

行程(mm)

10

16

25

40

60

动作速度mm/s

4.2

2.1

3.5

1.7

3.4

工作温度℃

直线

直线,等百分经

法兰介质

-20℃~+200、-40~+250(常温) -40~+450(中温) -250~-60(低温)

法兰尺寸

铸铁法兰按JB78-59,铸钢法兰按JB79-59

法兰型式

法兰密封型式按JB77-59,铸铁法兰按光滑式,铸钢法兰按凹式,低温按准糟式








(MPa)

0.6


低温:-250℃~-60℃ ZG1r18Ni9Ti

1.6


常温:-20℃~+200℃ Ht200

4.0


常温:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti


中温:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti


低温:-250℃~-60℃ ZG1Cr18Ni9Ti

6.4

常温:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti

中温:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti

低温:-250℃~-60℃ ZG1Cr18Ni9Ti

阀芯材质

1Cr18Ni9

上阀盖型式

普通式(常温),热片式(中温),长劲式(低温)

配用电动执行机构型号

361LSA-08
361LXA-08

361LSA-20

361LSB-30

361LSB-50

361LSC-65

361LXA-20

361LXB-30

361LXB-50


注:可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。

执行机构参数


型号

额定输出力N

速度mm/s

技术参数

361LSA-08
361LXA-08

800
800

4.2
4.2

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出开度信号:DC4~20mA
上盖防护等级:相当IP55
隔爆标志:ExdⅡBT4

361LSA-20
361LXA-20

2000
2000

2.1
2.1

361LSB-30
361LXB-30

3000
3000

3.5
3.5

361LSB-50
361LXB-50

5000
5000

1.7
1.7

361LSC-65

6500

2.8

性能指标


项目

指标值

基本误差%

±2.5

回差%

2.5

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

2.5

允许泄量L/H

10-4×阀额定容量
