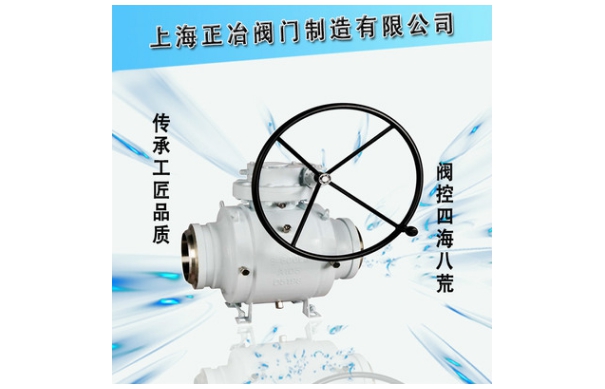

蜗轮式全焊接球阀

蜗轮式全焊接球阀产品概述

蜗轮式全焊接球阀材质：

1）：阀体：碳钢ST37.0，A106-B；20号钢

2）：球体：不锈钢304或316

3）：阀杆：2Cr13

4）：阀杆密封：全氟像胶

5）：球体密封：RTFE（PTFE+C）

蜗轮式全焊接球阀标准特征：

1）：通径：DN15 ~1000

2）：压力：PN 16 ~ 40

3）：工作温度：-29℃ ~ +200℃

4）：输气管道焊接球阀适应介质：石油/汽油，液化天然气/液化石油气体, 石油化工，钢铁厂，供热管道等

5）：输气管道焊接球阀操作方式：手柄，齿轮（垂直/水平），电动, 涡轮

蜗轮式全焊接球阀用途：

1）：城市燃气：燃气输出管道、主干线及各支线供应管道等。

2）：集中供热：大型供热设备输出管线、主干线、支线。

3）：热交换机：管道及各回路启闭。

4）：钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。

5）：各种工业设备、各种热处理管道、各种工业煤气和热力管道。

蜗轮式全焊接球阀产品概述

蜗轮式全焊接球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。蜗轮式全焊接球

阀安装与维护应注意以下事项：

1.要留有阀柄旋转的位置。

2.不能用作节流。

3带传动机构的球阀应直立安装。

蜗轮式全焊接球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构

简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业广泛的应用。

蜗轮式全焊接球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以

下优点：

1． 流体阻力小，其阻力系数与同长度的管段相等。

2． 结构简单、体积小、重量轻。

3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7． 适用范围广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 蜗轮式全焊接球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通

的流道。通常认为球阀适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。蜗轮式全焊接球阀是一种比较新型的球阀类别，它有着自身结构的一些优良性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油 化工 城市给排水等要求严格切断的工况。

蜗轮式全焊接球阀分类

一、浮动球球阀: 球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

二、固定球球阀: 球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

三、弹性球球阀: 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。
