电动V型球阀

电动V型球阀

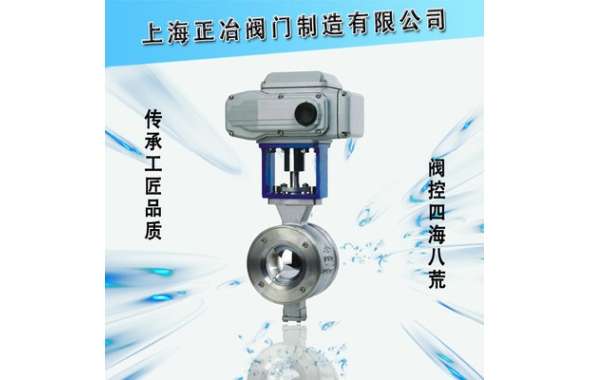

电动V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:

(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;

(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内;

(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;

(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。


适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。


常见型号:电动V型切断球阀、电动调节球阀、VQ947电动V型调节球阀、电动V型球阀



技术参数


公称通径DN(mm)25~400公称压力PN(MPa)1.6~6.4公称压力Ps(MPa)强度试验2.4~9.6密封试验1.76~7.0材料代号CPR主要零件阀体WCBZG1Cr18Ni9TiZGOCr18Ni12Mo2Ti球杆2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti密封圈聚四氟乙烯、不锈钢、硬质合金填料聚四氟乙烯、柔性石墨适用工况适用介质水,蒸汽,油品硝酸类醋酸类适用温度-28~400℃-28~500℃执行器型 号CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构连接形式对夹式、法兰式,法兰按JB79-59标准



产品性能

基本误差

回差

死区

输入信号

输出信号

全行程的
≤±0.2

全行程的
≤±0.2

全行程的
≤0.08

4~20mADC

4~20mADC

公称通径D(mm)

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公称压力PN(MPa)

1.6、2.5、4.0、6.4

流量特性

近似等百分比(参见典型曲线图)、直线特性

阀板转角(度)

0°~到90°(可调)

允许泄漏量等级

软密封:零泄露
硬密封:≤额定Cv×0.0001

软密封:VI微气泡级,金属密封:≤额定CV×0.0065

动作时间(S/90度)

8.5~30

36~60

可调节比

250:1

300:1


外形尺寸

公称通径DN(mm)尺 寸 (mm)对夹法兰式LH1H2DDD1D2qZ-Φd25641108565144-1410227760408214511085164-181143057550100160125110164--181243649565120180145120184-1814537910580131195160135208-18165389120100158215180155208-18194402140125180245210185228-18213426165150216280240210248-232294531852002683352952652612-232434732052503264053553203012-2529754024030046046041037503012-25338590290350470---- - 400525---- -
