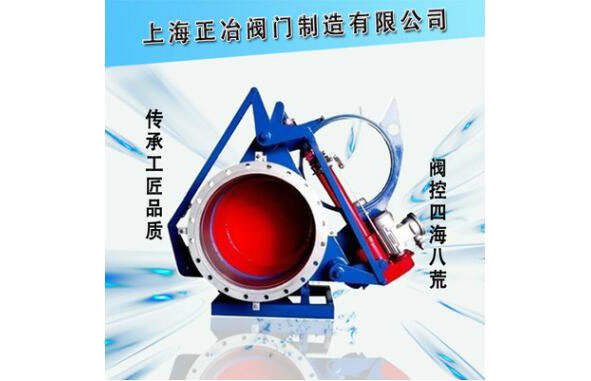

电动推杆扇形眼镜阀

电动推杆扇形眼镜阀

电动推杆扇形眼镜阀又名电动推杆扇形盲板阀,主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设置闸板上,易于维护时更换密封圈,橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

主要性能参数

公称压力MPa

0.25

0.15

0.10

0.05

密封试验压力MPa

0.275

0.165

0.11

0.055

强度试验压力MPa

0.375

0.225

0.15

0.075

驱动源

电动装置

适用温度℃

丁腈橡胶

硅橡胶

氟橡胶

-20-100

-20-200

-20-300

适用介质

煤气等有毒、有害、易燃气体

启闭时间S

≤60

主要零部件材料

阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢

主要外形连接尺寸

DN

D

D1

b

n-φd

L

300

440

395

18

12-φ22

500

350

490

445

18

12-φ22

600

400

540

495

24

16-φ22

600

450

595

550

24

16-φ22

600

500

645

600

26

20-φ22

600

600

755

705

26

20-φ26

600

700

860

810

26

24-φ26

600

800

975

920

35

24-φ30

800

900

1075

1020

35

24-φ30

800

1000

1175

1120

35

28-φ30

800

1100

1275

1220

35

36-φ30

800

1200

1375

1320

35

32-φ30

800

1300

1475

1420

35

36-φ30

800

1400

1575

1520

35

36-φ30

800

1500

1675

1620

35

36-φ30

850

1600

1790

1730

35

40-φ30

850

1800

1990

1930

35

44-φ30

1100

2000

2190

2130

35

46-φ30

1100
