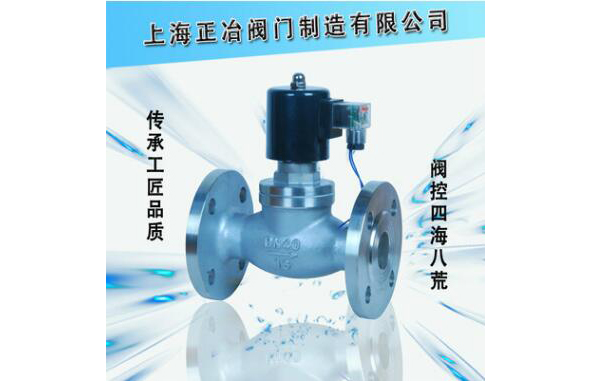

ZQDF(Y)系列蒸汽(液用)电磁阀

ZQDF(Y)系列蒸汽(液用)电磁阀

ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。


结构特点

耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。

耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了的隔热措施。

耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。

耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。


结构与原理

本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯推动主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和动铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通


技术参数


参数/型号

ZQDF-1

ZQDF-2

ZQDF-3

ZQDF-1Y

ZQDF-2Y

ZQDF-3Y

公称压力(MPa)

1.6

工作压差
(MPa)

DN15~50

0~1.6

DN65~100

0.05~1.6

介质种类

煤气、空气等

饱和蒸汽

过热蒸汽
或高温气体

水油液体

热水

高温水、油

介质温度℃(mm)

≤60

≤180

≤220

≤60

≤180

≤220

公称通径( mm )

15

20

25

32

40

50

65

80

100

流量系数(Kv值)

3.8

7.4

10.3

18.8

25.7

41

58

85

154

阀体材质

不锈钢;碳钢

电源电压

AC220V DC24V 其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

泄漏量(ml/min)

按JB/T7352-94·F规定

功耗VA

≤50


安装尺寸

公称
通径
DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

148

92

1/2″

176

130

95

65

46

14

2

4-Ø14

20

148

92

3/4″

181

150

105

75

56

16

2

4-Ø14

25

148

110

1″

210

160

115

85

65

16

3

4-Ø14

32

182

120

11/4″

221

180

140

100

76

18

3

4-Ø18

40

182

140

11/2″

230

200

150

110

84

18

3

4-Ø18

50

192

162

2″

252

230

165

125

99

20

3

4-Ø18

65

265

290

185

145

118

20

3

4-Ø18




80

276

310

200

160

132

20

3

8-Ø18




100

373

350

220

180

156

22

3

8-Ø18
