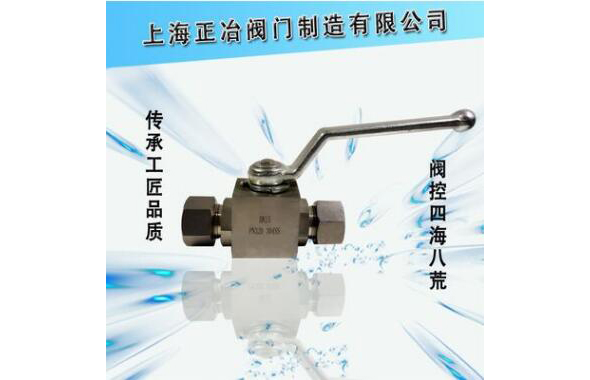

Q91N卡套式不锈钢CNG专用球阀

Q91N卡套式不锈钢CNG专用球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;

Q91N卡套式不锈钢CNG专用球阀主要参数：

1、型号：Q91N；

2、材质：不锈钢，碳钢

3、公称通径：DN6-DN80；

4、压力范围：1.6MPa-50MPa；

5、适用介质：液压油、高压气体、CNG压缩天然气；

6、适用温度：-40℃-200℃

应用场合：气体液化设备、空分设备；天然气液化、储运设备；液态氧、氮、氩、氢、二氧化碳低温贮槽及槽车；变压吸附制氧、氮设备的低温液体储运设备的排放系统。

Q91N卡套式不锈钢CNG专用球阀优点：

1、通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。

2、卡套式球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.

3、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.

4、启闭迅速,启闭时只需把球体转动90°,方便而迅速.

5、卡套式球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力***小。

6、卡套式球阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备等等，进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。

球阀工作原理

靠旋转阀来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业获得广泛的应用。

在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。

A、开启过程

1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直到到全开位置，阀杆提升到位置，球体旋转到全开位置。

B、关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的***后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
