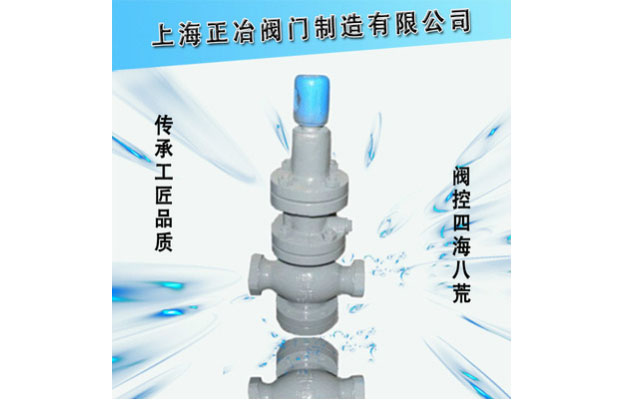

Y13H/Y内螺纹活塞式蒸汽减压阀

Y13H/Y内螺纹活塞式蒸汽减压阀

Y13H/Y内螺纹活塞式蒸汽减压阀 产品说明

Y13H/Y内螺纹活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出kou压力,利用膜片传感出kou压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
内螺纹活塞式蒸汽减压阀主要用于蒸汽管路,起减压稳压作用。

Y13H/Y内螺纹活塞式蒸汽减压阀 主要技术参数

公称压力(Mpa)

1.6

2.5

壳体试验压力(Mpa)*

2.4

3.75

密封试验压力(Mpa)

1.6

2.5

高进kou压力(Mpa)

1.6

2.5

出kou压力范围(Mpa)

0.1-1.0

0.1-1.6

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)△P2G

GB12246-1989

小压差

0.15

0.15

渗漏量

GB12245-1989

Y13H/Y内螺纹活塞式蒸汽减压阀 主要零件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀盘

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13/铜合金

活塞环

合金铸铁

导阀座 导阀杆

2Cr13

膜片

1Cr18Ni9Ti

主阀弹簧

50CrVA

导阀主弹簧

50CrVA

调节弹簧

60Si2Mn

Y13H/Y内螺纹活塞式蒸汽减压阀 流量系数Cv

DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16

Y13H/Y内螺纹活塞式蒸汽减压阀 主要外形尺寸

公称通径DN

G

L

H

Hl

15

1/2"

140

295

90

20

3-4"

140

330

98

25

1"

160

330

110

32

1-1/4"

180

330

110

40

1-1/4"

200

345

125

50

2"

230

345

125
