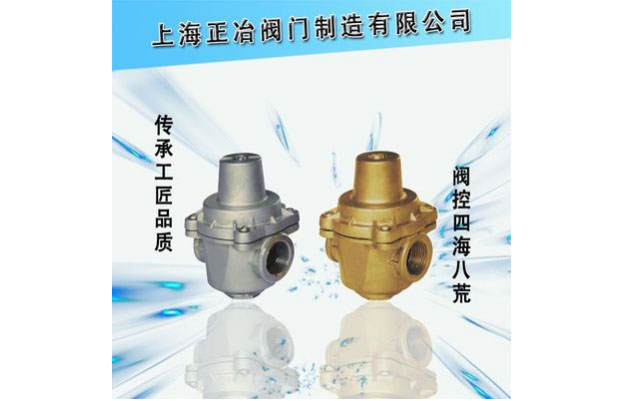

YZ11支管式减压阀支管式减压阀

YZ11支管式减压阀支管式减压阀

产品简介:

一、支管式减压阀结构特点和用途
YZ11支管式减压阀支管式减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。
本产品适当加大了膜片面积,提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。

二、支管式减压阀主要技术参数和性能指标

公称压力(Mpa)1.01.6
壳体试验压力(Mpa)*1.52.4
密封试验压力(Mpa)1.01.6
高进口压力(Mpa)1.01.6
出口压力范围(Mpa)0.05-0.550.05-0.8
压力特性偏差(Mpa)△P2PGB12244-1989
流量特性偏差(Mpa)△P2GGB12244-1989
渗漏量0
工作温度0℃-80℃

三、支管式减压阀主要零件材料

零件名称零件材料
阀体铜合金
阀盖铜合金
阀瓣铜合金
O型圈丁腈橡胶
密封圈丁腈橡胶
膜片
夹织物丁腈橡胶
调节弹簧60Si2Mn
调节螺栓2Cr13


四、支管式减压阀流量系数(Cv)

DN15(1/2")20(3/4")25(1")32(1-1/4")40(1-1/2")50(2")
Cv1235814

undefined

五、支管式减压阀连接尺寸

DNGLHH
P2*≤0.55MPaP2*≤0.8MPa
15(1/2")G1/2"65759035
20(3/4")G3-4"758510035
25(1")G1"90311546
32(1-1/4")G1-1/4"10513015055
40(1-1/2")G1-1/2"12015517565
50(2")G2"14017519575
