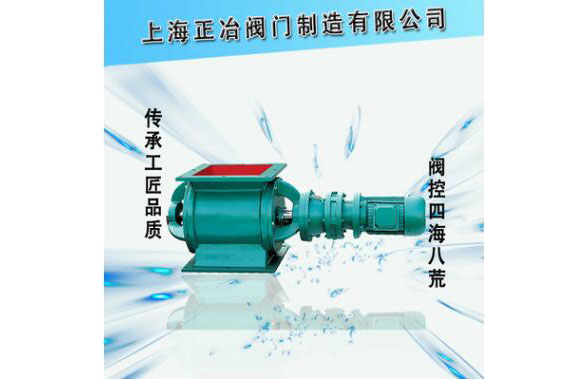

ZY刚性叶轮给料机

ZY刚性叶轮给料机产品概述

ZY系列刚性叶轮给料机是一种定量给料设备。本机配用摆线针减速机，它通过减速机出轴直接与主轴刚性联接，从而带动主轴和叶轮旋转。叶轮上装有若干个叶轮片，其上装有橡胶密封片，用压板压紧，密封片紧贴外壳内壁。当电机旋转时，主轴、叶轮同时旋转，物料从上部料仓通过进料口进入叶轮槽内，旋转的叶轮把物料带到出料口喂送出去。叶轮给料机给粉量的调节是靠改变电磁调速异步电动机的转数来达到的。变速系统是由蜗轮与蜗杆付构成的。当变速时由蜗杆付通过安装在同一主轴上的刮板，供给叶轮和测量叶轮带着煤粉在供给叶轮壳内转180°到供给叶轮壳缺口处，落到测量叶轮内的齿槽，测量叶轮再转180°又把煤粉带到下部体内的缺口处煤粉即落入出粉管中，按此过程就达到连续、均匀给粉和防止停机时煤粉自流的目的。

ZY系列刚性叶轮给料机用于将上部料仓中的干燥粉状物料或小颗粒物料连续、均匀地喂送到下一设备中去。ZY型刚性叶轮给料机广泛适用于水泥、建材、化工、冶金及轻工业等部门物料输送系统作给料设备之用。

刚性叶轮给料机结构特点

1、刚性叶轮给料机具有给料均匀、结构紧凑、密封性能好运转可靠

2、在运转中较高两端进料少，因此磨损耗小，比一般叶轮给料机具有明显的节能功效
3、两端轴承挑出本体之外，轴承内不易进粉而免除不应有的磨损，改老式的滑动轴承为滚动轴承，使用极为可靠

刚性叶轮给料机性能参数

规格mm		200*200	300*200	300*300	400*300	400*400	500*400	500*500	600*600
生产能力m/h		16	20	28	39	58	75	98	138
叶轮转速r/mim		34
传动型式		直联式
电	型号	YTC561	YTC561	YTC562	YTC562	YTC752	YTC752	YTC753	YTC753
动	功率kw	0.75	1.1	1.5	1.5	2.2	3	3	4
机	转速r/mim	31
	电压V	220/380

刚性叶轮给料机主要尺寸

型号规格	生产能力（m3/h）	叶轮转速（rpm）	进出料口尺寸长×宽（mm）	摆线针轮减速电动机			给料机本体外形尺寸长×宽×高（mm）	重量（kg）不含驱动装置
型号规格	生产能力（m3/h）	叶轮转速（rpm）	进出料口尺寸长×宽（mm）	型号	功率KW	转速r/min	给料机本体外形尺寸长×宽×高（mm）	重量（kg）不含驱动装置
ZY200×200	7	34	200×200	BLY18-43	1.1	34	510×300×300	67
ZY200×300	10	34	200×300	BLY18-43	1.1	34	610×300×300	77
ZY300×300	23	34	300×300	BLY18-43	1.1	34	690×400×450	155
ZY300×400	31	34	300×400	BLY18-43	1.5	34	790×400×450	174
ZY400×400	53	34	400×400	BLY22-43	3	34	830×520×600	231
ZY400×500	67	34	400×500	BLY22-43	3	34	930×520×600	268
ZY500×500	106	34	500×500	BLY22-43	4	34	960×640×760	550
