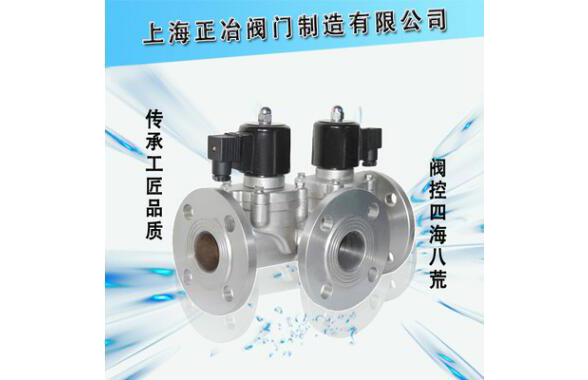

防爆二位三通电磁阀

防爆二位三通电磁阀 产品说明

防爆二位三通电磁阀广泛应用于军工、航天、船舶重工、核工业、石化、电力、化学、轻工、机械、科研、干燥设备、锅炉、给排水、空调、消防、食品医疗、清洗设备、管道介质自动化控制等领域。

产品特点

双线圈控制、性能稳定；专制线圈、不易烧毁；适应大口径和高压力的管道中。

工作原理

一进一出：常闭式：当线圈通电时，2通向1，1与3关闭。

当线圈断电时，2与1关闭，1通向3。

常开式：当线圈通电时，3与1关闭，1通向2。

当线圈断电时，3通向1、1与2关闭。

一进二出：当线圈通电时，1通向2，1与3关闭。

当线圈断电时，1与2关闭，1通向3。

二进一出：当线圈通电时，2通向1，3与1关闭。

当线圈断电时，2与1关闭，3通向1。

防爆二位三通电磁阀 主要技术参数

◆通径范围：DN15～DN100。

◆控制方式：常开、常闭。

◆电源电压: DC12—220V（直流电）、 AC24—220V

◆阀体材质：铸钢、黄铜、铝、四氟乙烯、不锈钢。

◆适用介质：水、气、油、腐蚀流体等。

◆压力范围：0.02～20MPa

◆温度范围：-50-（+120、+200）。

◆介质粘度：小于50C St(大于时需定制）。

◆防护性能：防尘、防水、防爆。根据工况选择。

◆接线方式：接线座式；引线式；插头式。

◆连接方式：法兰、焊接、内螺纹（外螺纹和特殊接口可定做或加转接头）。

防爆二位三通电磁阀 主要外形尺寸

注：二进一出工作原理的阀两进kou端压力不相等时，需加止回阀。
